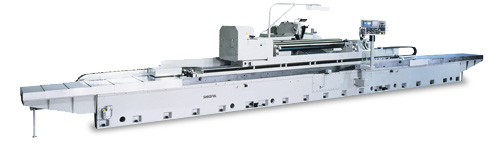

CNC外圆磨床
GP-65(85/100)D系列
包括平面磨头(X轴)和工作台油压进给CNC单轴的CNC外圆磨床(ND型)以及平面磨头(X轴)和工作台横向进给式(Z轴)的双轴同时控制CNC外圆磨床(ND2型)。
| 型号 | 工作台回转直径 | 两顶针间距 | 控制轴 |
|---|---|---|---|
| GP-65D･300ND | Φ650mm | 3,000mm | X |
| GP-65D･400ND | Φ650mm | 4,000mm | X |
| GP-65D･500ND | Φ650mm | 5,000mm | X |
| GP-65D･600ND | Φ650mm | 6,000mm | X |
| GP-65D･300ND2 | Φ650mm | 3,000mm | X, Z |
| GP-65D･400ND2 | Φ650mm | 4,000mm | X, Z |
| GP-65D･500ND2 | Φ650mm | 5,000mm | X, Z |
| GP-65D･600ND2 | Φ650mm | 6,000mm | X, Z |
| GP-85D･300ND | Φ850mm | 3,000mm | X |
| GP-85D･400ND | Φ850mm | 4,000mm | X |
| GP-85D･500ND | Φ850mm | 5,000mm | X |
| GP-85D･600ND | Φ850mm | 6,000mm | X |
| GP-85D･300ND2 | Φ850mm | 3,000mm | X, Z |
| GP-85D･400ND2 | Φ850mm | 4,000mm | X, Z |
| GP-85D･500ND2 | Φ850mm | 5,000mm | X, Z |
| GP-85D･600ND2 | Φ850mm | 6,000mm | X, Z |
| GP-100D･300ND | Φ1,000mm | 2,500mm | X |
| GP-100D･400ND | Φ1,000mm | 3,500mm | X |
| GP-100D･500ND | Φ1,000mm | 4,500mm | X |
| GP-100D･600ND | Φ1,000mm | 5,500mm | X |
| GP-100D･300ND2 | Φ1,000mm | 2,500mm | X, Z |
| GP-100D･400ND2 | Φ1,000mm | 3,500mm | X, Z |
| GP-100D･500ND2 | Φ1,000mm | 4,500mm | X, Z |
| GP-100D･600ND2 | Φ1,000mm | 5,500mm | X, Z |
| 砂轮尺寸 (外径×厚度×孔径) | Φ915x75xΦ304.8mm | |
|---|---|---|
| 砂轮线速度 | 2000m/min. | |
| 最大磨削直径 | GP-65D 系列 | Φ640mm |
| GP-85D 系列 | Φ840mm | |
| GP-100D 系列 | Φ990mm | |
| 最大工件重量 (两顶针作业时) | 3,000kg | |
| 主要特殊规格 |
| ･ 基础构件 ･ 砂轮护盖规格变更 Φ1065x75mm ･ 顶置型砂轮修正装置 (ND型) ･ 内圆磨削装置 |
