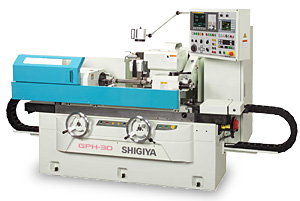

CNC手轮式外圆磨床

GPH-30(40)系列
平面磨头(X轴)和工作台横向进给式(Z轴)的双轴同时控制CNC外圆磨床。
由于配置了手轮，可以像手动机械那样进行操作，非常适合少量多品种加工。
具备类似手动机械的特性，单品、对照实物加工也变得轻轻松松
GPH-30(40)
型号 工作台回转直径 两顶针间距
GPH-30･40Φ300mm400mm
GPH-30･60Φ300mm600mm
GPH-30･100Φ300mm1,000mm
GPH-30･150Φ300mm1,500mm
GPH-30･200 Φ300mm 2,000mm
GPH-40･40Φ410mm370mm
GPH-40･60Φ410mm570mm
GPH-40･100Φ410mm970mm
GPH-40･150Φ410mm1,470mm
GPH-40･200 Φ410mm 1,970mm
砂轮尺寸 (外径×厚度×孔径) Φ405x50xΦ152.4mm
砂轮线速度2000m/min.
最大磨削直径GPH-30 系列 Φ300mm
GPH-40 系列 Φ410mm
最大工件重量 (两顶针作业时)150kg
主要特殊规格
･ 闭环型静压滑动磨头进给
･ 砂轮轴超低振动电机(7.5KW)
･ 砂轮护盖规格变更 Φ510x75mm
･ 砂轮线速度规格变更 2700m/min.
･ 内圆磨削装置
