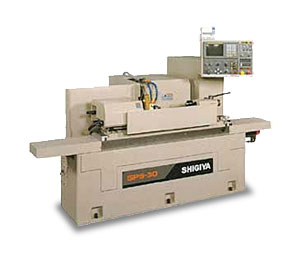

CNC通用外圆磨床
GPS-30(40)系列
平面磨头(X轴)和工作台横向进给式(Z轴)的双轴同时控制CNC外圆磨床。
 |
|
| 型号 | 工作台回转直径 | 两顶针间距 |
|---|---|---|
| GPS-30･40 | Φ300mm | 400mm |
| GPS-30･60 | Φ300mm | 600mm |
| GPS-30･100 | Φ300mm | 1,000mm |
| GPS-30･150 | Φ300mm | 1,500mm |
| GPS-30･200 | Φ300mm | 2,000mm |
| GPS-40･40 | Φ410mm | 370mm |
| GPS-40･60 | Φ410mm | 570mm |
| GPS-40･100 | Φ410mm | 970mm |
| GPS-40･150 | Φ410mm | 1,470mm |
| GPS-40･200 | Φ410mm | 1,970mm |
| 砂轮尺寸 (外径×厚度×孔径) | Φ405x50xΦ152.4mm | |
|---|---|---|
| 砂轮线速度 | 2000m/min. | |
| 最大磨削直径 | GPS-30 系列 | Φ300mm |
| GPS-40 系列 | Φ410mm | |
| 最大工件重量 (两顶针作业时) | 150kg | |
| 主要特殊规格 |
| ･ 机体外壳 ･ 砂轮护盖规格变更 Φ510x75mm ･ 砂轮线速度规格变更 2700m/min. ･ 两端面修正用金刚石刀刀架 ･ 内圆磨削装置 |
