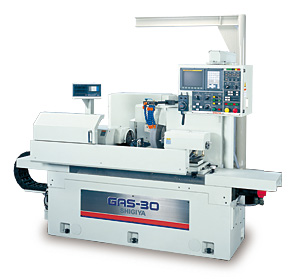

CNC斜进式外圆磨床
GAS-30(40)B系列
包括斜面滑进式磨头(X轴)和工作台油压进给式CNC单轴的CNC斜进式外圆磨床(ND型)和工作台横向进给式(Z轴)的双轴同时控制CNC斜进式外圆磨床(ND2型)。
|  |
| 型号 | 工作台回转直径 | 两顶针间距 | 控制轴 |
|---|---|---|---|
| GAS-30B･50ND | Φ300mm | 500mm | X |
| GAS-30B･100ND | Φ300mm | 1,000mm | X |
| GAS-30B･50ND2 | Φ300mm | 500mm | X, Z |
| GAS-30B･100ND2 | Φ300mm | 1,000mm | X, Z |
| GAS-40B･50ND | Φ410mm | 430mm | X |
| GAS-40B･100ND | Φ410mm | 930mm | X |
| GAS-40B･50ND2 | Φ410mm | 430mm | X, Z |
| GAS-40B･100ND2 | Φ410mm | 930mm | X, Z |
| 砂轮尺寸 (外径×厚度×孔径) | Φ610x75xΦ254mm |
|---|---|
| 砂轮线速度 | 2700m/min. |
| 最大磨削直径 | Φ150mm |
| 最大工件重量 (两顶针作业时) | 150kg |
| 主要特殊规格 |
| ･ 机体外壳 ･ 砂轮护盖规格变更 Φ660x150mm 仅限(ND2型) ･ 顶置型砂轮修正装置 (ND型) ･ 后置型旋转式砂轮修正装置 ･ 各种装载装置 |
