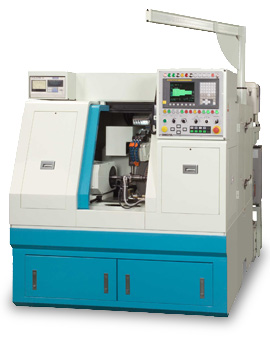

CNC紧凑型斜进式外圆磨床
GAC-30(40)B系列
斜面滑进式磨头横向进给式的双轴同时控制CNC斜进式外圆磨床。
|  |
| 型号 | 工作台回转直径 | 两顶针间距 |
|---|---|---|
| GAC-30B･25 | Φ300mm | 250mm |
| GAC-30B･40 | Φ300mm | 400mm |
| GAC-40B･25 | Φ410mm | 250mm |
| GAC-40B･40 | Φ410mm | 400mm |
| 砂轮尺寸 (外径×厚度×孔径) | GAC-30(40)B･25 | Φ510x75xΦ203.2mm |
|---|---|---|
| GAC-30(40)B･40 | Φ610x75xΦ254mm | |
| 砂轮线速度 | 2700m/min. | |
| 最大磨削直径 | GAC-30B 系列 | Φ300mm |
| GAC-40B 系列 | Φ410mm | |
| 最大工件重量 (两顶针作业时) | 150kg | |
| 主要特殊规格 |
| ･ 机体外壳 ･ 砂轮护盖规格变更 Φ610x125mm ･ 砂轮线速度规格变更 3600m/min. ･ 旋转式砂轮修正装置 ･ 各种装载装置 |
