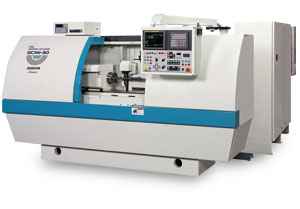

CNC无主控凸轮磨床
GCMI-30系列
磨头进给(X轴)和主轴旋转(C轴)的双轴同时被控制，通过工作台进给(Z轴)控制，可以进行振动凸轮磨削。
配置有磨头驱动用直驱电机、磨头进给用线性电机和高分辨率的线性标度，是具备高速、高质磨削和高生产性的高端设备。
配置有磨头驱动用直驱电机、磨头进给用线性电机和高分辨率的线性标度，是具备高速、高质磨削和高生产性的高端设备。
|  |
| 型号 | 工作台回转直径 | 两顶针间距 |
|---|---|---|
| GCMI-30･25 | Φ300mm | 250mm |
| GCMI-30･60 | Φ300mm | 630mm |
| 砂轮尺寸 (外径×厚度×孔径) | Φ350x25xΦ127mm |
|---|---|
| 砂轮线速度 | 9600m/min. |
| 最大磨削直径 | Φ300mm |
| 最大工件重量 (两顶针作业时) | 150kg |
| 标准规格 |
| ･ 机体外壳 ･ 附带高分辨率线性标度的线性电机磨头进给 ･ 旋转式砂轮修正装置，附带接触感应器 ･ 油冷却器(油压、砂轮轴润滑、磨削液) |
