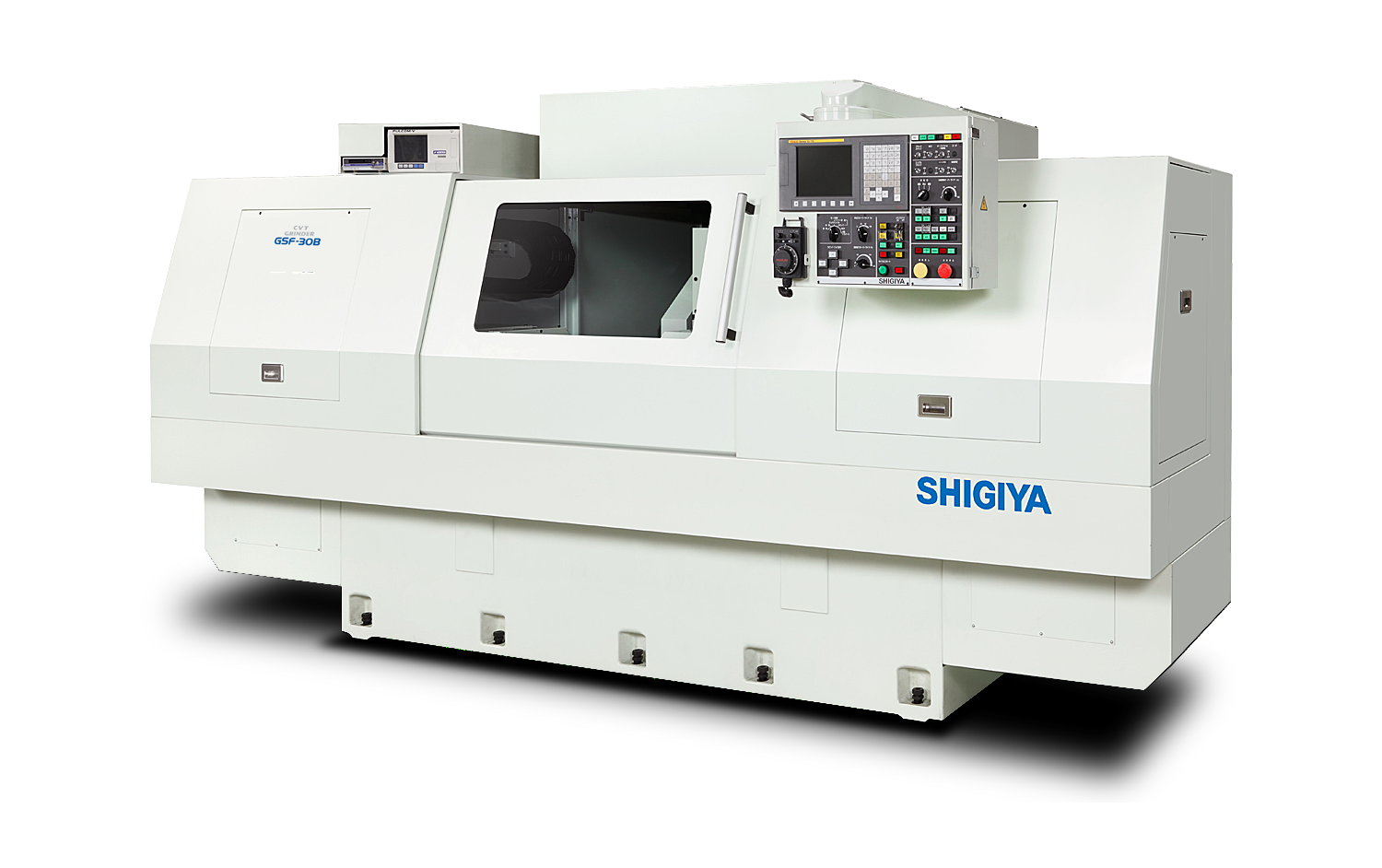

CVT専用研削盤

GSF-30B

特長

  • といし台NC制御旋回による高能率テーパ研削の実現

  • といし台NC旋回機能により、1工程でCVTプーリシャフトのシーブ斜面と全ジャーナルの研削を可能にした、CVT専用研削盤です。

  • といし台旋回をダイレクトドライブ方式とし、高速でバックラッシュのない位置決め精度を実現。
    (といし台旋回角度最小設定単位:0.0001°)

仕様

GSF-30B
テーブル上の振り mm Φ300
センタ間距離 mm 350
最大研削外径 mm Φ300
センタ間負荷質量 kg 60
といしの大きさ 外径 x 幅 x 穴径 mm Φ400 x 25 x Φ20
といし周速度 m/s 80
