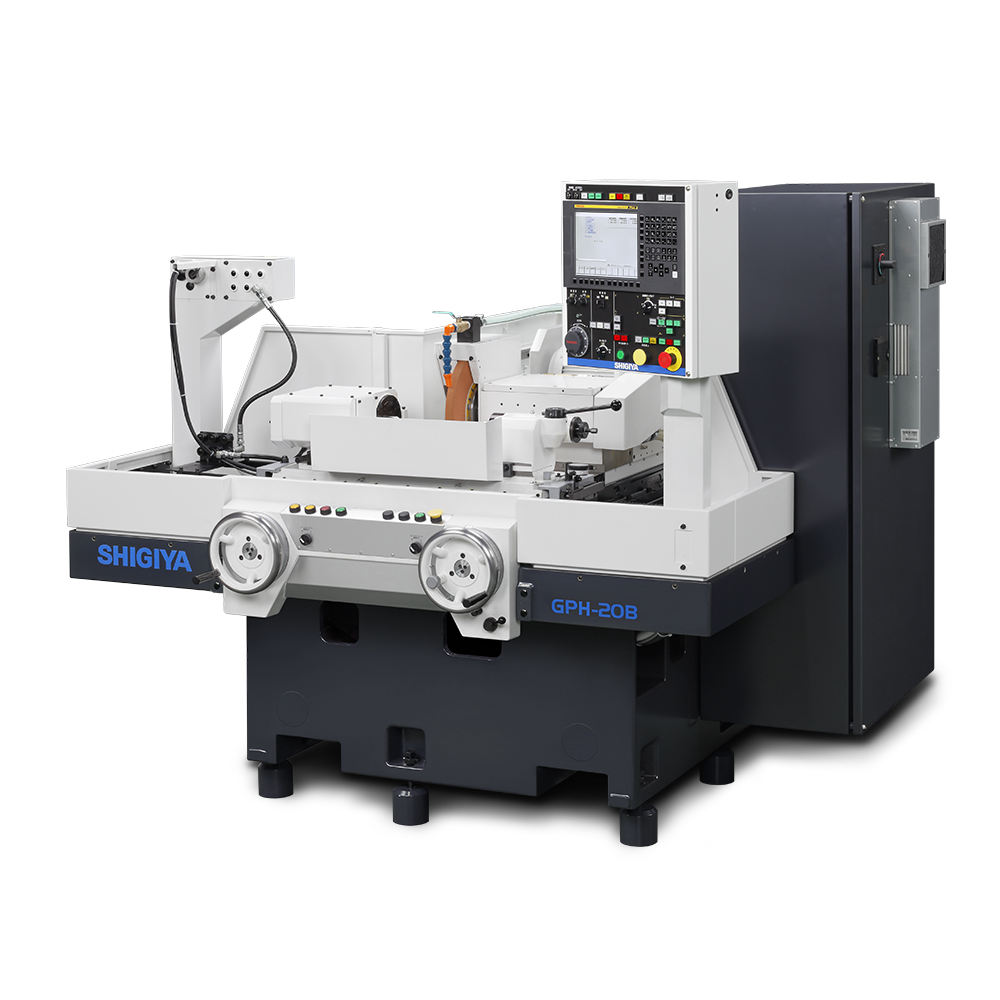

マイスターハンドル付CNC円筒研削盤

GPH-20

特長

  • 手動機感覚で、単品・現合作業もラクラク

  • プレーンといし台(X軸)、テーブルトラバースタイプ(Z軸)の同時2軸制御CNC円筒研削盤です。

  • 汎用機感覚の手送りハンドルを、GPLシリーズ機のといし台送り(X軸)及びテーブル送り(Z軸)に取り付けました。
    またエプロン上にテーブル位置決めの電子ストッパを設置したことにより、単品物加工においては手動機以上の手早さと、ロット生産ではNC機の自動機能を合わせた能力で高能率の作業ができます。

仕様

GPH-20
テーブル上の振り mm φ200
センタ間距離 mm 250 / 500
最大研削外径 mm φ200
センタ間負荷質量 kg 20
といしの大きさ 外径×幅×内径 mm φ355 × 32 × φ127
といし周速度 m/s 33
